RAID (Redundant Array of Inexpensive Disks) ist eine Organisation zweier oder mehrerer physikalischer Festplatten eines Computers zu einem logischen Laufwerk, das eine größere Speicherkapazität, eine höhere Datensicherheit bei Ausfall einzelner Festplatten und/oder einen größeren Datendurchsatz erlaubt als eine physikalische Platte.

RAID kann sowohl in Hardware als auch in Software erfolgen. Hardwarecontroller entlasten die CPU, da sie eine eigene haben, dafür kosten sie aber auch einiges. Mainboard-RAID-chips sind oft billig (und laufen manchmal nur unter einem Betriebsystem wie Windows), außerdem ist der Controller natürlich ans mainboard gebunden. Beim Defekt muss man versuchen ein identisches Modell aufzutreiben.

Idealerweise (im professionellen Bereich) ist ein Hot-Spare-Laufwerk vorhanden, das dann gleich beim Ausfall als Ersatz einspringt.

Das alleinige Durchreichen einer oder mehrerer Festplatten bezeichnet man als JBOD (Just a Bunch Of Disks). Oft wird auch die Zusammenfassung zu einer (virtuelle) großen Festplatte so bezeichnet. Dabei entsteht kein RAID und auch keine erhöhte Datensicherheit/Geschwindigkeit da der Controller grundsätzlich wie ein normaler Festplatten-Controller arbeitet.

Ordentliche RAID-Controller haben eine schnelle bzw. spezialisierte CPU und einen internen RAID#Cache. So werden häufige Lesezugriff schneller fertiggestellt und beim schreiben wird dem Betriebbsystem schneller der Erfolg gemeldet. Beim Stromausfall wäre aber der Inhalt des Caches verloren, deshalb sollte er Batteriegepuffert sein.

RAID ist kein Ersatz für Backups, da

1. ein RAID nur gegen Festplattenausfall absichert,
2. andere logische Fehler wie fehlerhafte Daten/gelöschte Dateien (auf Betriebssystemebene) auf alle Datenträger syncronisiert werden
3. und bei größeren physikalischen Schäden (Brand, …) die zusätzliche Redundanz nichts nützt.

Außerdem ist der Ausfall des Controller ein Schwachpunkt („single point of failure“) der allerdings sehr selten auftreten wird, für professionelle Anwendungen sollte man aber einen Ersatzcontroller ähnlicher oder gleicher Bauart bereithalten.

Auf jeden Fall sollte man den Ausfall einer Festplatte schon einmal simuliert haben, damit ist der Stress beim realen Ausfall geringer und man bekommt ein Gefühl für die zu erwartende Rebuild-Zeit (die Zeit bis das RAID wieder komplett berechnet ist).

Zur Geschwindigkeit lässt sich allgemein sagen, dass je mehr Festplatten die Schreibzugriffe teilen, desto schneller ist es (außer im Fall das die Berechnung der Parity/Prüfsummen ausbremst).

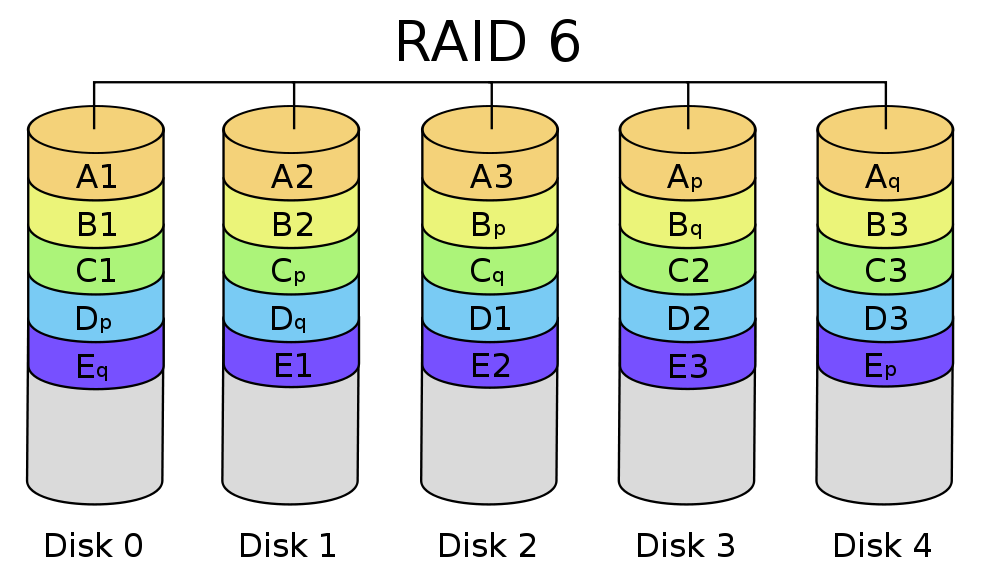

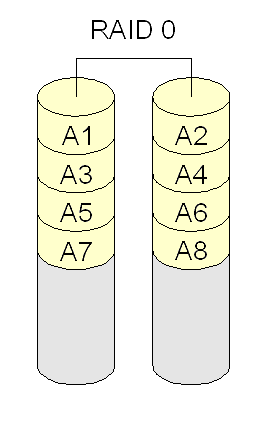

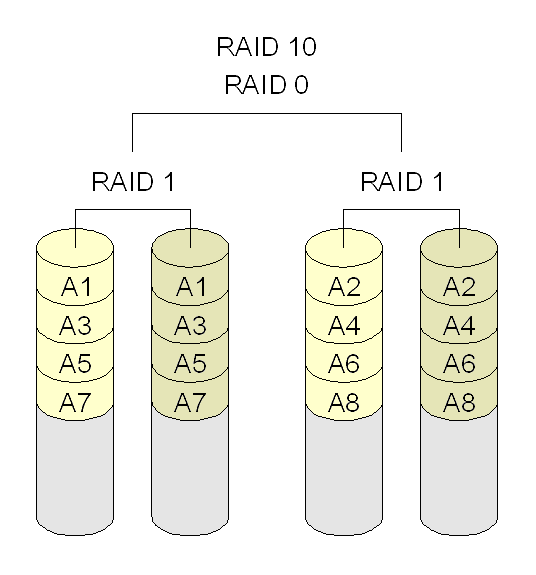

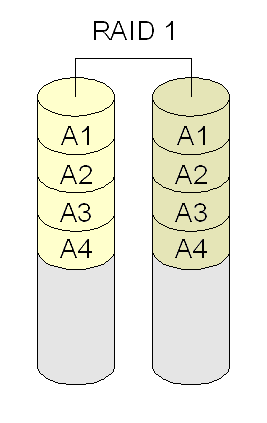

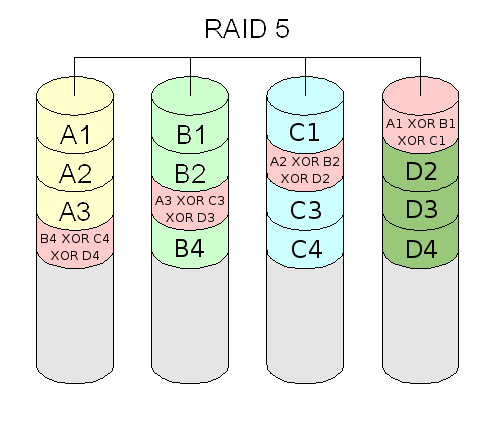

• RAID im Überblick
• RAID - Redundant Array of Independent Disk RAID-Level 2 / 3 / 4 / 5

Software-RAID kostet etwas CPU-Leistung, dafür ist man flexibel und kostengünstig dabei (da schon im Betriebssystem enthalten). Parallele (und unterschiedliche) Betriebssysteme sind allerdings nicht auf dem gleichen RAID-Volume möglich, da das SW-RAID nicht transparent für das jeweilig andere Betriebssystem ist und demzufolge unterstützt werden müsste.

mdadm ist unter Linux das tool zum verwalten von Software-RAIDs. In der Datei /proc/mdstat findet man Informationen zum aktuellen Status des RAIDs.

Software RAID unter Linux ist mit den mdadm-Tools verwaltbar. Auf Wunsch kann man mdadm als Daemon laufen lassen und bei Fehlern eine mail verschicken lassen.

dpkg-reconfigure mdadm

• The Software-RAID HOWTO

• Übersicht über vorhandene RAIDs:

  cat /proc/mdstat

• Details zu einem bestimmten SW-Raid anzeigen

  mdadm --detail /dev/md0

  ergibt z.B.

  /dev/md0:
          Version : 1.2
    Creation Time : Sat Aug 27 04:51:31 2011
       Raid Level : raid1
       Array Size : 1465134841 (1397.26 GiB 1500.30 GB)
    Used Dev Size : 1465134841 (1397.26 GiB 1500.30 GB)
     Raid Devices : 2
    Total Devices : 2
      Persistence : Superblock is persistent

      Update Time : Sat Aug 27 04:51:31 2011
            State : clean, resyncing
   Active Devices : 2
  Working Devices : 2
   Failed Devices : 0
    Spare Devices : 0

   Rebuild Status : 0% complete

             Name : server1:3  (local to host server1)
             UUID : 12f8f3bd:792688d6:b4fd0515:761df8cf
           Events : 0

      Number   Major   Minor   RaidDevice State
         0       8       33        0      active sync   /dev/sdc1
         1       8       49        1      active sync   /dev/sdd1

• Details zu einem bestimmten Datenträger anzeigen (Beispiel /dev/sda1):

  mdadm --examine /dev/sda1

  /dev/sdh1:
            Magic : a92b4efc
          Version : 1.2
      Feature Map : 0x0
       Array UUID : a2c97c53:23c5345e:734833ff:e67d1e29
             Name : storage:0  (local to host storage)
    Creation Time : Sat Oct 12 02:37:44 2013
       Raid Level : raid1
     Raid Devices : 2

   Avail Dev Size : 5860529039 (2794.52 GiB 3000.59 GB)
       Array Size : 2930264383 (2794.52 GiB 3000.59 GB)
    Used Dev Size : 5860528766 (2794.52 GiB 3000.59 GB)
      Data Offset : 2048 sectors
     Super Offset : 8 sectors
            State : clean
      Device UUID : c6cfec2d:12b5658a:e342ff27:18a85343

      Update Time : Tue Oct 15 17:00:06 2013
         Checksum : b2431147 - correct
           Events : 37


     Device Role : Active device 0
     Array State : AA ('A' == active, '.' == missing)

Soll ein Software-Raid auch ohne zwingenden Grund (wie Ausfall eines Mitglieds) überprüft werden, dann reicht ein einfacher Aufruf (Beispiel für md0):

echo check > /sys/block/md0/md/sync_action

Alternativ:

/usr/share/mdadm/checkarray /dev/md0

Falls die Fehlermeldung „checkarray: W: array md1 in auto-read-only state, skipping…“ kommt:

mdadm --readwrite /dev/md0

echo "idle" > /sys/block/md0/md/sync_action

Falls sofort wieder ein resync startet, hilft möglicherweise

/usr/share/mdadm/checkarray -x --all

oder

echo 0 > /proc/sys/dev/raid/speed_limit_max

Beispiel: Die Festplatte /dev/sdf soll präventiv ausgetauscht werden. Sie enthält die Partitionen /dev/sdf2 und /dev/sdf3 die Mitglied in /dev/md1 bzw. /dev/md2 sind.

Ein einfaches entfernen von /dev/sdf2 schlägt fehl weil diese Partition noch vollwertiges Mitglied im Raid ist und auch /dev/sdf3 noch Teil eines Raid ist.

mdadm /dev/md1 -r /dev/sdf2

mdadm: hot remove failed for /dev/sdf2: Device or resource busy

Die korrekte Vorgehensweise ist also zuerst die Partitionen als fehlerhaft zu kennzeichnen:

mdadm --manage /dev/md1 --fail /dev/sdf2

mdadm: set /dev/sdf2 faulty in /dev/md1

mdadm --manage /dev/md2 --fail /dev/sdf3

mdadm: set /dev/sdf3 faulty in /dev/md2

Nun werden sie als „faulty“ angezeigt:

cat /proc/mdstat

Personalities : [raid0] [raid1] [raid6] [raid5] [raid4] [raid10]

md2 : active raid6 sdc3[8] sda3[0] sdg3[6] sdf3[7](F) sde3[4] sdd3[3] sdb3[1]
      52421120 blocks super 1.2 level 6, 512k chunk, algorithm 2 [7/6] [UUUUU_U]

md1 : active raid1 sdc2[8] sda2[0] sdg2[6] sdf2[7](F) sde2[4] sdd2[3] sdb2[1]
      524276 blocks super 1.2 [7/6] [UUUUU_U]

unused devices: <none>

Anschließend können diese Partitionen vollständig aus dem Raid entfernt werden:

mdadm /dev/md1 -r /dev/sdf2

mdadm: hot removed /dev/sdf2 from /dev/md1

mdadm /dev/md2 -r /dev/sdf3

mdadm: hot removed /dev/sdf3 from /dev/md2

Die Integrationen einer neuen Festplatte ist nun möglich, das Raid kann damit wieder zusammengesetzt werden (siehe nächster Abschnitt).

Die Mailbenachrichtigung ist in der /etc/mdadm/mdadm.conf

MAILADDR root
MAILFROM my-server-name - mdadm

oder

MAILADDR admin@domain.net
MAILFROM my-server-name - mdadm

Mehrere Empfänger (leider nicht in mdadm.conf machbar), dazu wäre bei Postfix ein Eintrag in /etc/postfix/virtual_domains nötig:

raid-notification@domain.tld		admin1@domain1.tld, admin2@domain2.tld

postmap /etc/postfix/virtual_domains

E-Mail-Benachrichtigung testen:

mdadm --monitor --scan --test --oneshot /dev/md[[:digit:]]*

Wenn das raid-Array keine Fehler hatte und nur nicht automatisch gefunden wurde:

mdadm --assemble --scan

Die anschließenden Schritte funktionieren nur wenn das System die fehlerhafte Platte bereits selbstständig aus dem Raid entfernt hat. Sollte die Festplatte noch als Teil des Raids, z.B. als „faulty“ (Zusatz „F“), angezeigt werden, muss die Platte zuerst aus dem RAID entfernt werden (s.o.) bevor eine neue integriert werden kann.

Beispiel: raid1 mit /dev/sda defekt, /dev/sdb intakt

• Partitionieren der neuen (Austausch-) Festplatte durch Clonen der Partionierung einer vorhandenen Festplatte (hier /dev/sdb):
  • GPT: clonen mit (von sdb auf sda!)

    sgdisk -R ZIEL QUELLE

    ⁵⁾ im Beispiel also

    sgdisk -R /dev/sda /dev/sdb

    und danach neue UUID erzeugen:

    sgdisk -G /dev/sda

  • MBR:

    sfdisk -d QUELLE | sfdisk ZIEL

    also hier von sdb auf sda:

    sfdisk -d /dev/sdb | sfdisk /dev/sda

    Ausgabe:

    Checking that no-one is using this disk right now ...
    OK

    Disk /dev/sda: 243201 cylinders, 255 heads, 63 sectors/track

    sfdisk: ERROR: sector 0 does not have an msdos signature
     /dev/sda: unrecognized partition table type
    Old situation:
    No partitions found
    New situation:
    Units = sectors of 512 bytes, counting from 0

       Device Boot    Start       End   #sectors  Id  System
    /dev/sda1          2048   1050624    1048577  fd  Linux raid autodetect
    /dev/sda2       1052672 2930275120 2929222449  fd  Linux raid autodetect
    /dev/sda3             0         -          0   0  Empty
    /dev/sda4             0         -          0   0  Empty
    Warning: partition 1 does not end at a cylinder boundary
    Warning: partition 2 does not start at a cylinder boundary
    Warning: partition 2 does not end at a cylinder boundary
    Warning: no primary partition is marked bootable (active)
    This does not matter for LILO, but the DOS MBR will not boot this disk.
    Successfully wrote the new partition table

    Re-reading the partition table ...

    If you created or changed a DOS partition, /dev/foo7, say, then use dd(1)
    to zero the first 512 bytes:  dd if=/dev/zero of=/dev/foo7 bs=512 count=1
    (See fdisk(8).)

  • ggf. Partitionen einlesen wenn nicht sichtbar:

    sfdisk -R /dev/sda

• Einbinden der neuen Festplatte:

  mdadm --assemble /dev/md0 /dev/sda1 /dev/sdb1

  oder

  mdadm /dev/md0 -a /dev/sda1

• Boot-manager (grub) auf die neue Festplatte installieren

  grub-install /dev/sda

• der Syncronisationsfortschritt kann mit

  cat /proc/mdstat

  beobachtet werden

Links:

• Austausch einer defekten Festplatte im Software-RAID

Maximale Syncronisationsgeschwindigkeit anzeigen:

cat /proc/sys/dev/raid/speed_limit_max

100000

Hier ist also 100 MB/s eingestellt (100000K/s). Geschwindigkeit auf 200 MB/s stellen (gültig bis zum reboot):

echo 200000 > /proc/sys/dev/raid/speed_limit_max

Minimal garantierte Syncronisationsgeschwindigkeit anzeigen:

cat /proc/sys/dev/raid/speed_limit_min

1000

Dauerhafte Einstellungen in der Datei /etc/sysctl.conf:

dev.raid.speed_limit_min = 50000
dev.raid.speed_limit_max = 200000

Beispiel: 4 Festplatten mit 4TB (/dev/sda bis /dev/sdd), GPT-Partionierung, Raid 5 mit vier Festplatten.

passende Partitionstabelle auf der ersten Festplatte anlegen:

sudo parted /dev/sda

(parted) mklabel gpt
(parted) mkpart primary ext4 2048s -1s
Warnung: Sie haben eine Partition von 1049kB nach 4000GB angefordert.
Der nächste Ort, der verwaltet werden kann, ist von 1049kB nach 4000GB.
Ist das noch annehmbar?
Ja/Yes/Nein/No? j
(parted) set 1 raid on
(parted) quit

Informationen: Möglicherweise müssen Sie /etc/fstab anpassen.

Nun die Partitionstabelle auf die anderen Festplatten clonen (Schema: sgdisk -R Ziel Quelle):

sgdisk -R /dev/sdb /dev/sda

The operation has completed successfully.

sgdisk -R /dev/sdc /dev/sda

The operation has completed successfully.

sgdisk -R /dev/sdd /dev/sda

Anschließend auf den geclonten Festplatten neue GUIDs erzeugen (GPT-Bezeichner):

sudo sgdisk -G /dev/sdb

The operation has completed successfully.

sudo sgdisk -G /dev/sdc

The operation has completed successfully.

sudo sgdisk -G /dev/sdd

The operation has completed successfully.

sudo mdadm --create /dev/md0 --level=5 --raid-devices=4 /dev/sda1 /dev/sdb1 /dev/sdc1 /dev/sdd1

mdadm: Defaulting to version 1.2 metadata
mdadm: array /dev/md0 started.

Beispiel: Raid 1 mit 2 identischen Platten anlegen:

1. passende Partitionstabelle anlegen (Partitionen mit Typ fd Linux raid-autodetect): Hier ergibt die Ausgabe von

   sfdisk -d /dev/sda

   eine Partition mit ungefähr 1,5TB:

   # partition table of /dev/sda
   unit: sectors

   /dev/sdc1 : start=       63, size=2930272002, Id=fd
   /dev/sdc2 : start=        0, size=        0, Id= 0
   /dev/sdc3 : start=        0, size=        0, Id= 0
   /dev/sdc4 : start=        0, size=        0, Id= 0

2. Partitionierung syncronisieren:

   sfdisk -d /dev/sda > parttab.txt && sfdisk /dev/sdb < parttab.txt

3. Raiddevices mit mdadm erstellen:

   mdadm --create /dev/md0 --level=1 --raid-devices=2 /dev/sda1 /dev/sdb1

   mdadm: Note: this array has metadata at the start and
       may not be suitable as a boot device.  If you plan to
       store '/boot' on this device please ensure that
       your boot-loader understands md/v1.x metadata, or use
       --metadata=0.90
   Continue creating array? y
   mdadm: Defaulting to version 1.2 metadata
   mdadm: array /dev/md0 started.

4. Die Syncronisation beider Datenträger beginnt nicht automatisch:

   cat /proc/mdstat

   ergibt

   Personalities : [raid0] [raid1] [raid6] [raid5] [raid4] [raid10]
   md0 : active (auto-read-only) raid1 sda1[1] sdb1[0]
         1465134841 blocks super 1.2 [2/2] [UU]
         	resync=PENDING

   damit es los geht, muss noch ein weiterer Befehl ausgeführt werden:

   mdadm --readwrite /dev/md0

   Danach lässt sich der Fortschritt beobachten

   cat /proc/mdstat

   Personalities : [raid0] [raid1] [raid6] [raid5] [raid4] [raid10]
   md0 : active raid1 sdd1[1] sdc1[0]
         1465134841 blocks super 1.2 [2/2] [UU]
         [>....................]  resync =  0.0% (606848/1465134841) finish=321.7min speed=75856K/sec

   Diese Ausgabe kann mit dem Befehl watch auch dauernd aktualisiert werden:

   watch cat /proc/mdstat

5. neue Config nach /etc/mdadm/mdadm.conf schreiben:

   mv /etc/mdadm/mdadm.conf /etc/mdadm/mdadm.conf.backup && mdadm --detail --scan > /etc/mdadm/mdadm.conf

6. Optional: Initialsyncronisierung beschleunigen (siehe oben):

   echo 200000 > /proc/sys/dev/raid/speed_limit_max

Wenn man eine Mailbenachrichtigung eingerichtet hat (was man tun sollte!) bekommt man Warnungen falls das Raid Probleme hat.

Info: Die Mailbenachrichtigung ist in der /etc/mdadm/mdadm.conf mit einer Zeile wie „MAILADDR root“ oder „MAILADDR admin@domain.net“ eingestellt.

This is an automatically generated mail message from mdadm
running on serverXY

A Fail event had been detected on md device /dev/md0.

It could be related to component device /dev/sdb1.

Faithfully yours, etc.

P.S. The /proc/mdstat file currently contains the following:

Personalities : [raid0] [raid1] [raid6] [raid5] [raid4] [raid10]
md0 : active raid1 sda1[0] sdb1[1](F)
      1465134841 blocks super 1.2 [2/1] [U_]
      [>....................]  check =  0.8% (12747520/1465134841) finish=71354.2min speed=339K/sec

unused devices: <none>

Wenn dann noch die Resync-Versuche scheitern sieht es so aus:

# mdadm --detail /dev/md0
/dev/md3:
        Version : 1.2
  Creation Time : Sat Aug 27 04:51:31 2011
     Raid Level : raid1
     Array Size : 1465134841 (1397.26 GiB 1500.30 GB)
  Used Dev Size : 1465134841 (1397.26 GiB 1500.30 GB)
   Raid Devices : 2
  Total Devices : 2
    Persistence : Superblock is persistent

    Update Time : Sun Mar  4 02:13:22 2012
          State : clean, degraded
 Active Devices : 1
Working Devices : 1
 Failed Devices : 1
  Spare Devices : 0

           Name : serverXY:0  (local to host serverXY)
           UUID : 12f8e3be:792688d6:b4fd0515:761df8cf
         Events : 2022

    Number   Major   Minor   RaidDevice State
       0       8       33        0      active sync   /dev/sda1
       1       0        0        1      removed

       1       8       49        -      faulty spare   /dev/sdb1

Die Festplatte /dev/sdb (Partition /dev/sdb1) scheint also tatsächlich defekt zu sein, so dass nur eine Platte betriebsbereit ist. Der Status ist „degraded“, Redundandanz ist also keine mehr vorhanden, d.h. die verbleibende Platte sollte nicht auch noch kaputt gehen damit die Daten erhalten bleiben.

• https://systemausfall.org/wikis/howto/SoftwareRaidminiHowTo
• http://www.devil-linux.org/documentation/1.0.x/ch01s05.html
• http://www.coresoft.de/blog/79/mdadm-vermeldet-faulty-spare/
• https://www.linuxquestions.org/questions/linux-server-73/mdadm-removing-faulty-spare-701607/
• http://consultancy.edvoncken.net/index.php/HOWTO_Replace_a_failing_disk_on_Linux_Software_RAID-5

1. unmounten:

   umount /dev/md0

2. ggf. LVM inaktiv schalten:

   vgchange -a n vg_daten

     0 logical volume(s) in volume group "vg_daten" now active

3. stoppen:

   mdadm --stop /dev/md0

   mdadm: stopped /dev/md0

4. entfernen:

   mdadm --remove /dev/md0

5. optional: das RAID zerstören (kann dann nicht mehr zusammengesetzt werden!)

   mdadm --zero-superblock /dev/sda

Die Option „write-mostly“ legt ein Gerät fest das vorrangig beschrieben wird. Das kann nützlich sein um unterschiedlich schnelle Geräte einzusetzen.

Beim anlegen des Raid wird das festgelegt: –write-mostly /dev/sda1

Zur Laufzeit (Beispiel array md0 mit /dev/sda1):

• aktivieren:

  echo writemostly > /sys/block/md0/md/dev-sda1/state

• deaktivieren:

  echo -writemostly > /sys/block/md0/md/dev-sda1/state

gut möglich das diese Einstellung nur bis zum reboot überlebt - nicht getestet.

„write-behind“ legt dagegen fest wie viele ausstehende Schreibvorgänge (Standard ist: 256) das angegebene Gerät hinterher sein darf.

--bitmap=internal --write-behind=4096

Beides Einstellungen sollte mit grow auch nachträglich permanent hinzugefügt werden können indem das bitmap gelöscht und neu hingefügt wird ( nicht von mir getestet!):

mdadm /dev/md0 --grow --bitmap=none
mdadm /dev/md0 --grow --bitmap=internal --write-behind=4096

Links:

• https://raid.wiki.kernel.org/index.php/Write-mostly

• Anleitung zum rebuild im Fehlerfall
• Schreibgeschwindigkeit beim software RAID5 verbessern
• Kurzbeschreibung der Einrichtung eines Software Raids
• LinuxRaid
• Linux and HW raid - an administrators summary
• Artikel „Software-RAID im laufenden Betrieb unter Linux einrichten“ iX 10/2011 S.136
